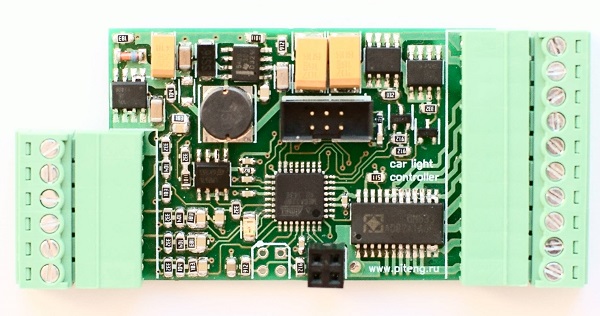

Контроллер динамических поворотов и ДХО (дневных ходовых огней) DynaLight8 позволяет создавать анимированные повороты и ходовые огни.
В качестве нагрузки могут быть использованы огни, содержащие 8 групп двухцветных светодиодов с общим катодом или сборок.
Контроллер отрабатывает логику включения ДХО, пригасания, включения поворотов, демо-режима и стробоскопа.
Функционально превышает возможности аналогов, таких как ExLED Sequential Lights и Smart T1000.
Контроллер имеет следующие управляющие входы:
- включение ДХО
- пригасание ДХО
- сигнал поворота
- многофункциональный переключатель Vallet, размещаемый в салоне
Поддерживается прямая и инверсная (активный уровень - низкий) логика работы управляющих входов.

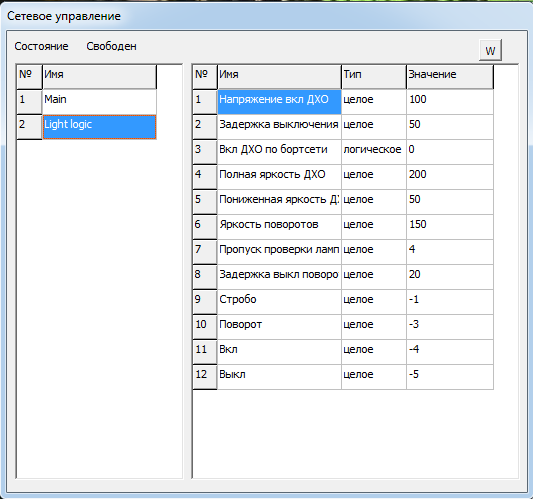

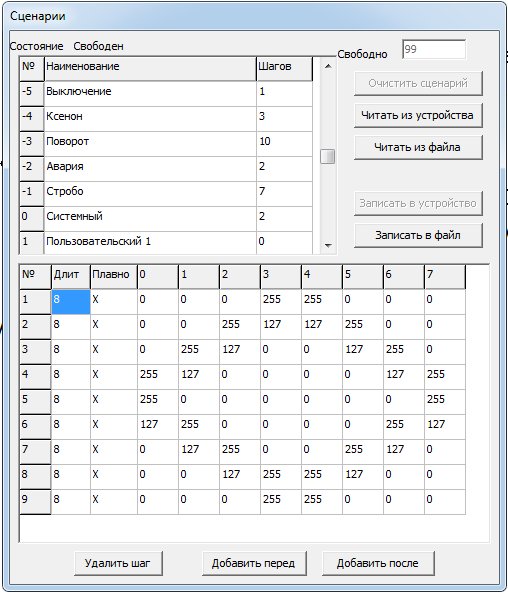

Настройка контроллера выполняется через подключение к персональному компьютеру. При подключении к компьютеру можно назначить различные предопределенные сценарии или записать в энергонезависимую память контроллера пользовательские сценарии для различных режимов работы.
Контроллер имеет защиту от переполюсовки питания, короткого замыкания выхода и перегрева.
Логика обработки сигналов поворота позволяет отфильтровать импульсы тестирования ламп.
Встроенный импульсный стабилизатор напряжения ограничивает выходное напряжение на светодиодах на уровне не более 11,8 Вольт при входном напряжении вплоть до максимального, что защищает светодиоды от нестабильного напряжения в бортсети автомобиля. Максимальное входное напряжение 24В.
Возможно исполнение с отсоединяемыми клеммниками или под пайку.
Управляющие входы устойчивы к воздействию помех до 50В.
Вся примененная комплектация имеет температурный диапазон не хуже чем -45..+85 С.
Контроллер хорошо стыкуется с Корейскими двухцветными бело-желтыми светодиодами со встроенным стабилизатором серии LED 1533, COB на плате или аналогичным.
Можно применить и двухцветный светодиод 5450 3-чип, но в этом случае придется предусмотреть цепи стабилизации тока светодиодов.
Техническое описание здесь
В г. Томске ознакомиться с работой Контроллера и выполнить установку можно у нашего партнера.
